1.概述

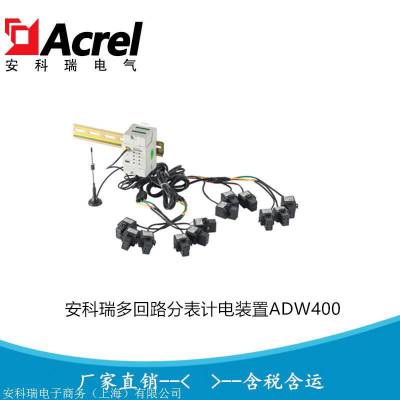

　　ADW400环保监测模块主要用于计量低压网络的三相有功电能，同时可选择*大四个回路的电流输入，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

　　2产品型号规格

　　2.1 ADW400主体模块命名规则

　　注:可选择外置吸盘天线，标配线长2米。

　　2.2 配套互感器命名规则

　　2.3 规格型号

　　3 技术参数

　　3.1 无线计量模块主要功能

　　3.2 无线计量模块技术参数

　　4.外形尺寸及安装说明（单位：mm）

　　4.1 外形尺寸(单位：mm)

　　(1)ADW400尺寸图

　　(2)配套互感器外形尺寸

　　注：CH1～4每个回路的3个互感器共用同一条线束，线长1m。

　　4.2 安装说明

　　ADW400安装方式便利，可导轨式安装和垂直安装；CH1～4同时可选择*大四个回路的电流输入;

　　4.3 接线说明

　　接线端子如下图所示，A、B、C互感器的电流信号线分别接IA（进）、IA*（出）；IB（进）、IB*（出），IC（进）、IC*（出）；A、B、C三相的电压信号线分别接到UA、UB、UC端子；N线接到UN端子。

　　(1)直接一次电流接入

　　（2）间接二次电流接入

　　5 操作与显示

　　在壳体的正面有8个LED指示灯，分别为：“DI1”、“DI2”、“DI3”、“DI4”、“UA”、“UB”、“UC”、“COM”。

　　1）、当外部有开关量输入时，“DI1”、“DI2”、“DI3”、“DI4”四个指示灯亮；

　　2）、当外部有电压输入时，“UA”、“UB”、“UC”三个指示灯亮；

　　3）、“COM”处有指示闪烁，当红灯闪烁时，表示仪表进行“LORA”通讯；当绿灯闪烁时，表示仪表进行

　　RS485通讯；
