1、概述

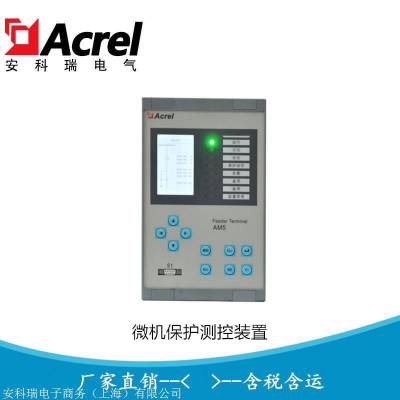

　　AM系列微机保护测控装置（以下简称装置）集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站(所)，可实现用户变电站的全面保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

　　装置采用***成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备独立的高精度电流测量回路，多路开关量采集和继电器输出，能与变电站综合自动化系统或电厂电气自动化系统配套使用，可以实现无人值班的终端用户变电站配电自动化系统。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。

　　订货范例：

　　具体型号：AM5-T 512112

　　技术要求：10kv变压器保护；电流输入***；零序电流输入1A；操作电源DC220V；带防跳盒；不带GPS对时功能。

　　通讯协议：RS485接口 Modbus/RTU协议或103规约可设置

　　辅助电源：DC 220V

　　2.功能简介

　　保护功能

　　过电压告警

　　低电压告警

　　零序过电压告警

　　PT断线告警

　　母线绝缘监测（自产零序过压告警）

　　监控功能

　　U，f等电参量测量

　　16路开关量输入采集

　　10路继电器输出

　　通讯功能

　　2路 RS485/MODBUS-TRU

　　1路 RS485/IEC60870-5-103

　　其他功能

　　故障录波功能，保护动作时启动

　　IRIG-B格式对时，精度1ms

　　3.产品规格

　　AM3系列电流型微机保护装置型号及功能配置表：

　　AM4系列微机保护装置及功能配置表：

　　AM5系列中压保护装置型号及功能配置表：

　　AM5-BL系列微机保护装置型号及功能配置表：

　　AM6系列微机保护装置型号及功能配置表

　　3、外形、开孔尺寸及安装方式

　　AM3系列电流型微机保护装置（单位：mm）

　　AM4系列微机保护装置（单位：mm）

　　AM5系列中压保护装置（单位：mm）

　　AM6系列微机保护测控装置（单位：mm）

　　AM系列微机保护测控装置安装方法

　　4、接线端子

　　AM3系列微机保护装置

　　AM4系列微机保护装置

　　AM5-U系列中压保护装置

　　AM6系列微机保护测控装置
