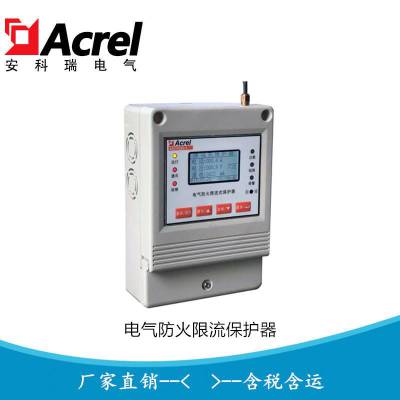

1.概述

　　ASCP200-1型电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能***减少电气火灾事故，保障使用场所人员和财产的安全。

　　ASCP200-1型电气防火限流式保护器是单相限流式保护器，额定电流为63A。可广泛应用于学校、医院、商场、宾馆、休闲场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

　　2.功能特点

　　短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。

　　过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3-60秒可设）时，保护器启动限流保护，并发出声光报警信号。

　　表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。

　　过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。

　　配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

　　漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

　　保护器具有1路RS485接口，1路2G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全云平台，或第三方监控软件或平台。

　　3.技术参数

　　4 安装与接线

　　4.1 外形和尺寸

　　ASCP200-1型限流式保护器的外形与安装尺寸（单位：mm）如下图所示。

　　4.2 安装方法

　　ASCP200-1型限流式保护器采用壁挂式安装，可以挂装在墙面上，也可安装固定于具有良好通风散热条件的配电箱内部。其安装固定孔如下图所示。

　　在墙面安装时，可按如下步骤进行：

　　1）先在墙面合适的位置打一个孔，孔径的大小应适合安装固定φ4的塑料膨胀管，将膨胀管放置于孔中，然后用M4的自攻螺钉拧进膨胀管中，拧紧固定。

　　2）将保护器的挂孔对齐已固定在墙体上螺钉挂上去，再将保护器的接线端子保护翻开，用笔标记好下面的两个固定孔的位置，取下保护器，用同样的方式在已标记好的位置开孔安装膨胀管。

　　3）***将保护器挂到墙上，用M4的自攻螺钉穿过保护器下部两个固定孔拧进膨胀管，将保护器固定在墙上，安装完成。

　　4.3 接线方法

　　ASCP200-1型限流式保护器的接线端子如下图所示。在仪表中，下排端子为强电接线端子，其中1号、2号端子为单相交流220V的进线接线端子，其中1号为火线进线端子，2号为零线（N线）进线端子；3号、4号端子单相交流220V的出线接线端子，3号为零线（N线）出线端子，4号为火线（L线）出线端子。限流式保护器的进出线根据限流式保护器（或其前端断路器）的额定电流选择合适的线径。

　　下排端子为弱电端子，其中，5、6号端子为RS485通讯接端子，推荐采用1~1.5mm2的屏蔽双绞线连接。 11、12号端子为漏电流互感器信号输入端子，13、14号为温度传感器信号输入端子。

　　ASCP200-1型限流式保护器的对外接线下图所示。

　　1）首先将保护器的端子挡板取下，将导线从进户断路器的下端，连接到保护器进线端的Lin和N端子上，接线要插紧压实，确保可靠连接，防止松动和脱落。

　　2）再用同样的导线从保护器出线端的Lout和N端子引出，连接到后端断路器或负载。

　　3）若需要测量线路漏电流，则要将被监测线路的零线和火线同时穿过选用的漏电流互感器，然后将互感器的二次线连接到保护器的漏电流信号输入端子上。

　　4）若需要监测线缆的温度，则需将配套的NTC温度传感器的温度探头紧贴被监测线缆上并困扎固定好，然后将温度传感器信号线连接到保护器的温度信号输入端子上。

　　5）若需要用保护器的RS485接口组网连接至上位机平台，则需采用2×1.5mm2的屏蔽双绞线将各保护器的RS485接口的A端子和B端子以手拉手的方式连接起来，***连接到上位机或串口服务器的通讯接口上。其接线方式如下图所示。

　　4.4 注意事项

　　1）在选用限流式保护器时，限流式保护器的设定的额定电流应该与其***级的断路器的额定电流保持一致。例如，当限流式保护器输入端断路器的额定电流为32A时，应将限流式保护器的额定电流设置为32A。为保障限流式保护器的正常使用，严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。

　　2）ASCP200系列采用限流式保护器采用壁挂式安装，可以挂墙安装，也可以安装在箱体内，应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

　　3）为确保可靠连接，接线时应按接线图进行，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致保护器工作不正常，线头应采用合适大小的U形冷压头压接后，再插入保护器相应端子上并将螺钉拧紧压实。

　　4）保护器内部带有交流电，严禁非专业人士擅自打开产品外壳。保护器在使用期间，若被保护线路发生短路或过载故障而被限流保护时，保护器仍处于带电状态，不允许随意碰触用电线路的金属部分，然后检查线路，排除故障。故障排除后，长按保护器的复位按键约2秒钟，使保护器恢复正常运行时。

　　5）当保护器因超温而发生限流保护时，则可能是因为负载电流过大，环境温度过高或通风散热不良等原因导致，可通过加强通风等措施，等保护器温度降下来后，再长按复位键，使保护器复位。
