1 概述

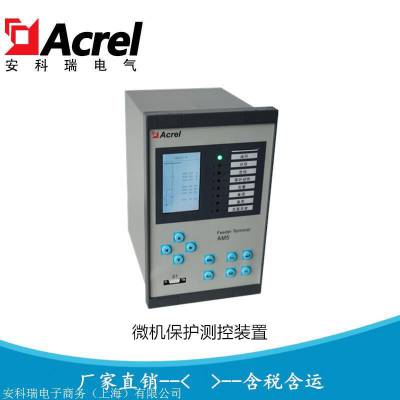

AM5SE系列微机保护测控装置（以下简称装置）集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、稳定可靠，适用于35kV及以下电压等级电力系统的保护和测控。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能与Acrel-2000变电站综合自动化系统配套使用，为电力系统的***运行提供保障。
2.特点
1）高性能的硬件平台
装置采用主频为168MHz的处理器，16位同步采样A/D，每周波48点高速采样、实时并行计算；配置512K字节Flash、（192+4）K字节Sram、外置4M字节NorFlash、外置512K字节Sram，硬件资源充足，可靠性高。
2）统一的硬件设计和完善的保护功能
装置硬件包括电源模块、CPU模块、开入开出模块、控制回路模块、模拟量采集、通讯模块等采用模块化设计，通用性强。在同一硬件平台上针对不同对象进行保护功能设计，实现35kV及以下电压等级的电力系统保护，适用于进线、馈线、主变（容量2000kVA以上）、配电变压器（容量2000kVA以下）、高压电动机、高压电容器、母联、PT等设备的保护和自动控制功能。
3）丰富的接口资源
12路（可扩展到14路）交流电压/电流通道，测量三相电流、两路零序电流、三相电压、零序电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能。保护电流的测量不仅反映基波，还可以通过逻辑可编程软件增加测量2~10次谐波，具有带谐波制动的保护功能。
具有2路4～20mA直流模拟量变送输出，可通过逻辑可编程软件自定义变送量。
自带操作回路，可自适应0.25~***开关跳合闸电流。
20路有源开关量输入通道、除操作回路外独立10路无源开关量输出通道。
具有2路RS485串行通讯接口，支持IEC60870-5-103、Modbus-RTU规约；2路以太网接口，支持TCP IEC60870-5-103、TCP Modbus-RTU规约。
具有GPS对时功能，可采用硬接点分脉冲或秒脉冲方式，也支持IRIG-B对时方式（RS485接口）。
带一个RS232接口，可通过USB转232数据线升级装置程序，还可上传装置定值、动作事件信息和故障录波数据，方便现场事故分析。
带一个UBS接口，可通过U盘升级装置程序，也可导出装置的定值、故障录波数据，方便故障分析。
4）人性化
装置采用全汉化大屏幕液晶显示，人机界面清晰易懂。
灵活、舒适的按钮设计，菜单式操作简单、便捷。
保护功能的出口可通过跳闸矩阵进行设置，方便用户选择要动作的继电器。
配备计算机界面的调试与分析软件，调试及维护简单方便。
5）透明化
实时记录交流量、开入量、开出量和所有保护模块的状态。
装置记录内部各元件动作行为、动作时间和录波数据，共可记录16条故障录波，每条录波可触发12次录 波，每次录波可录故障前8个周波、故障后4个周波波形，共计46s。每个采样点录波至少包含12个模拟量、10个开关量波形。
6）可靠性设计
装置采用全图形编程技术设计每个保护功能，以提高程序的可靠性及正确性。
软硬件具有持续完善的自检功能，抗干扰性能好，装置通过多项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到IV级标准。
3 装置选型表
4 装置功能对照表
注：√表示具备此功能，■表示可选功能， 空白表示无此功能。
5.技术参数
5.1 额定参数
工作电源
额定电压：AC/DC 220V或AC/DC 110V
范 围：额定电压×（1±20%）
功 耗：≤15 VA
输入激励电压
额 定 值：线电压AC 100V或相电压100/V
测量范围：0.1V～120V
准 确 度：±1%
功率损耗：每相功率损耗不大于0.5VA
过载能力：1.2倍额定电压，连续工作；
2倍热过载，允许10s。
输入激励电流（保护电流）
额 定 值：AC *** 或1A
测量范围：0.04In～20In
功率损耗：每相功率损耗不大于0.5VA
过载能力：2倍额定电流，连续工作；
40倍额定电流，允许1s。
输入激励电流（测量电流）
额 定 值：AC *** 或1A
测量范围：0.04In～1.5In
功率损耗：每相功率损耗不大于0.5VA
过载能力：1.5倍额定电流，连续工作；
4倍额定电流，允许1s。
频率
额定频率：50Hz或60Hz
频率范围：47～63Hz
准 确 度：±0.1Hz
开关量输入
额定电压：AC/DC 220V或AC/DC 110V
电压范围：额定电压×（1±20%）
功率消耗：每通道功率消耗≤1W（DC220V）
开关量输出
机械寿命：≥10000次
接通容量：≥1000W, L/R = 40ms
导通电流：连续≥***，短时（200ms）≥30A
断开容量：≥30W, L/R = 40ms
5.2 主要技术性能
电压元件：整定值容许误差应不大于±3%；过压返回系数0.95，欠压返回系数1.05；
电流元件：整定值容许误差应不大于±3%；过流返回系数0.95，欠流返回系数1.05；
频率元件：整定值容许误差应不大于±0.02 Hz；
比较元件：过量比较元件返回系数为0.95，欠量比较元件返回系数1.05；
反时限元件：反时限动作时间误差为±5%或±40ms；返回系数：0.95；
时间元件：延时时间2s内误差≤40ms；延时时间大于2s，误差≤（2%）整定值±40ms。
5.3 正常工作环境条件
环境温度： -10℃～＋55℃；
装置的贮存、运输允许的环境温度为-25℃～＋70℃；
相对湿度：5％～95％（产品内部不凝露，不结冰）；
海拔高度：≤2000m；
防护等级：IP20。
5.4 绝缘性能
绝缘电阻：>100MΩ, 500Vdc
介质强度：回路和地之间，独立回路之间：工频耐压2kV
冲击电压：±5kV(1.2/50μs, 0.5J)
5.5 电磁兼容性能
6.装置外形尺寸及安装方法
6.1 外形及开孔尺寸
注：1、方孔尺寸为245.5*158；
2、开孔尺寸以毫米（mm）为单位。
6.2 安装方法
装置采用面板嵌入式安装，首先在屏体面上按开孔尺寸开孔，如图4.2。再将装置按图4.3所示放入开孔中，直到装置面板靠住机柜的面板。将支架放置于机柜面板的内部（上下各有一个支架），如图4.4，旋转4个固定螺丝，使装置牢固固定在机柜面板上，*后盖上4个翻盖即可。（翻盖上方有小缺口，拆卸时需用一字螺丝刀插入小缺口将翻盖取下。）
7.电气接线图
